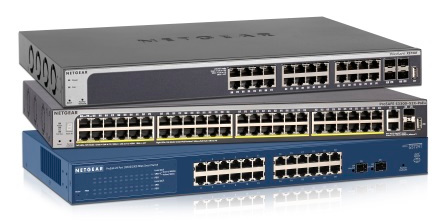

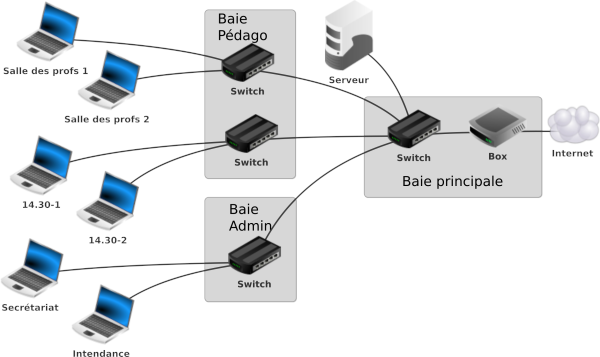

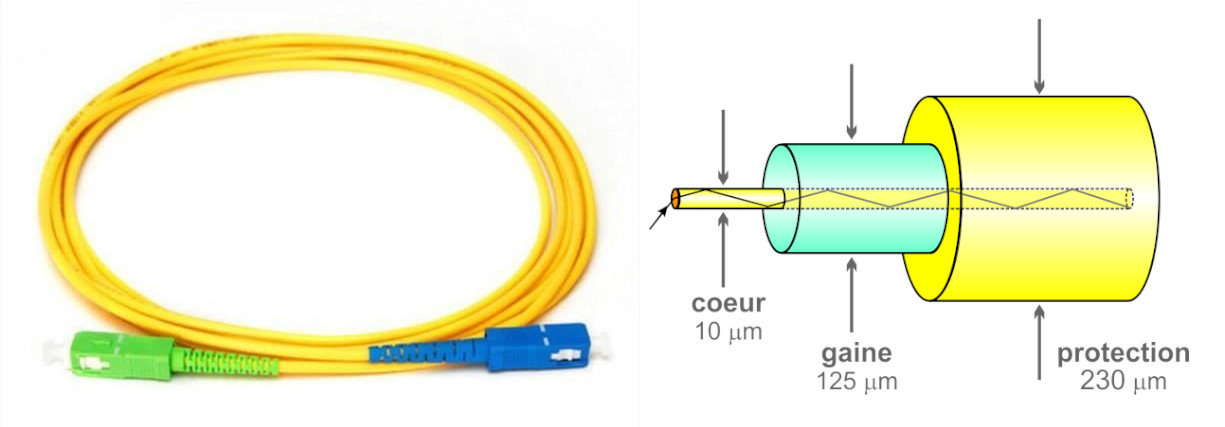

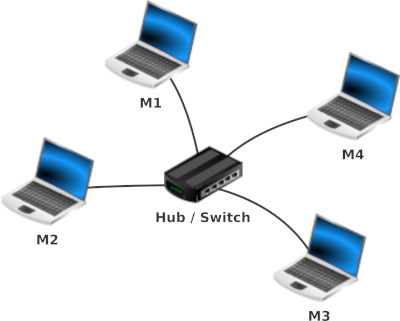

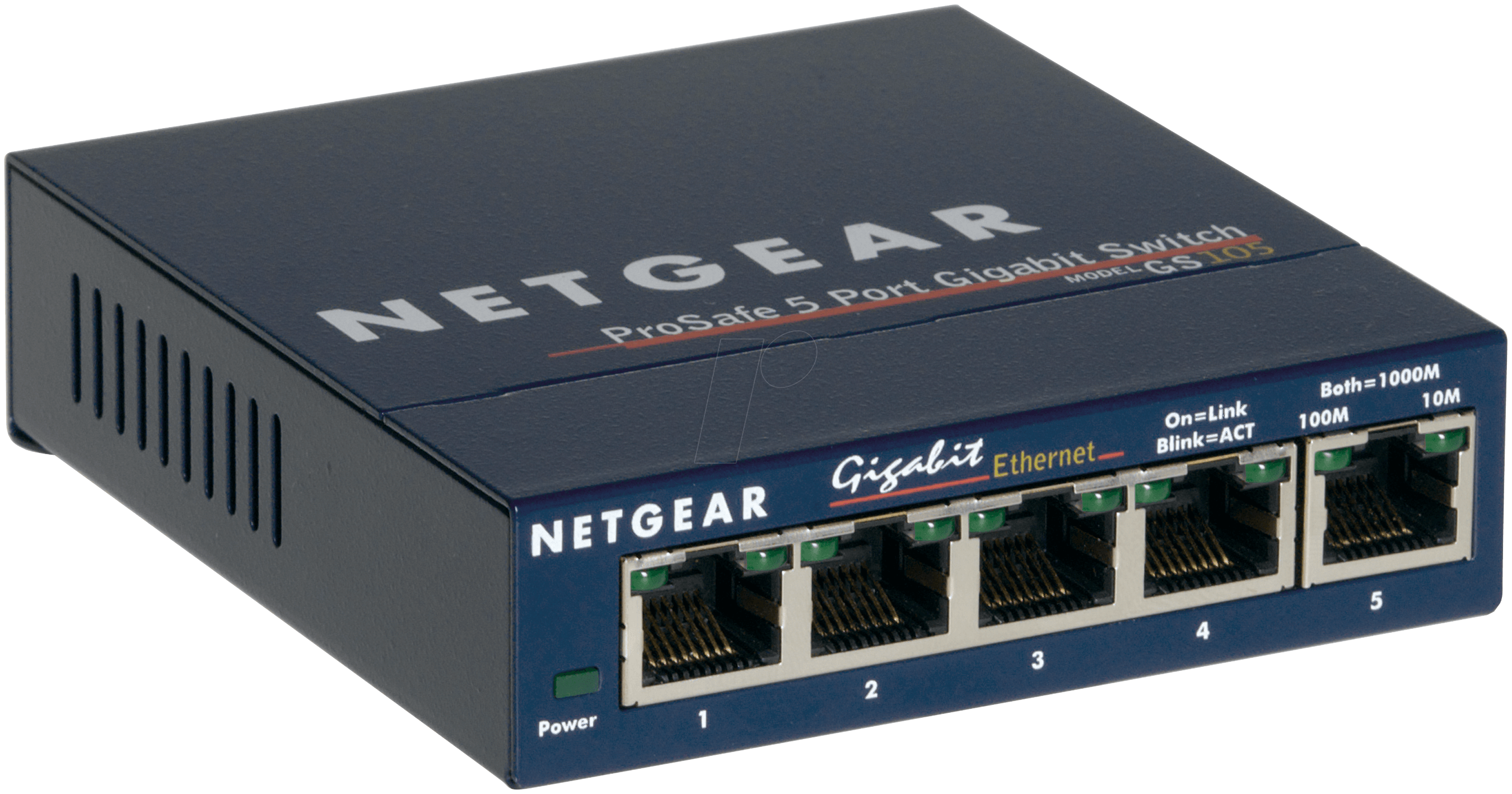

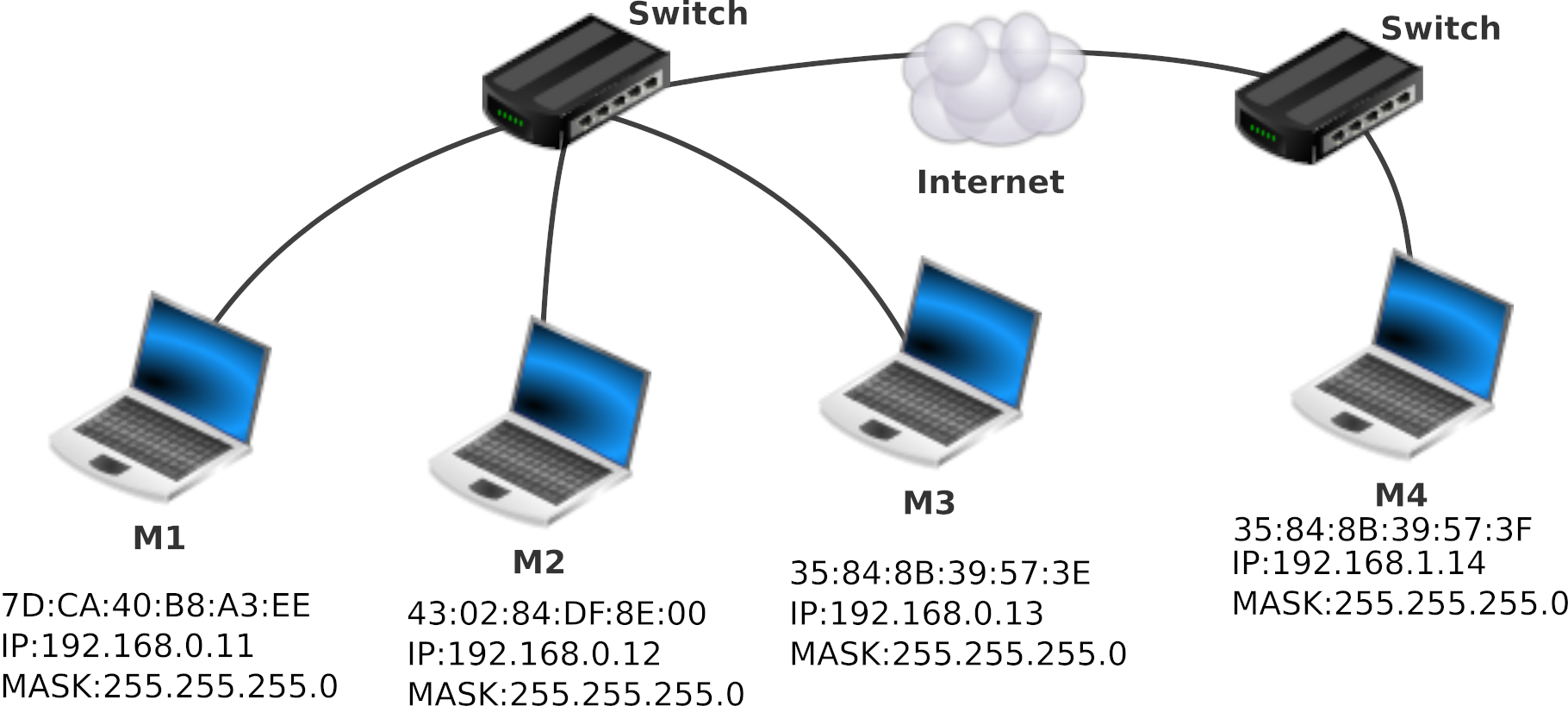

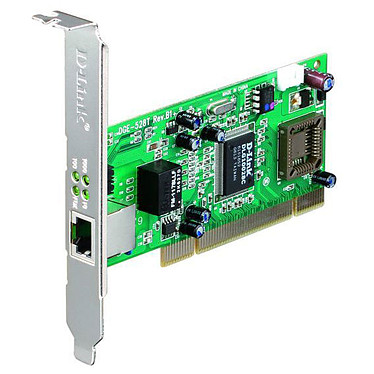

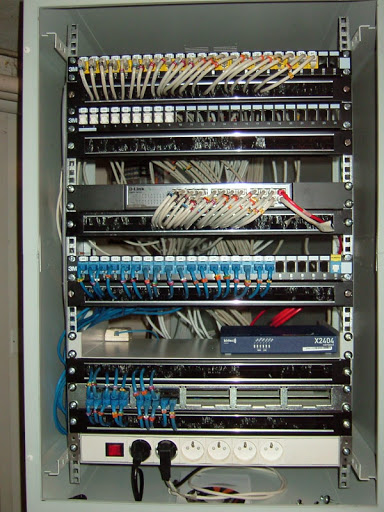

# Réseaux — TCP-IP --- ## Quelques dates * 1962 : **DARPA** soutient mise en réseau des universités * 1962 - 1965 : travail sur un réseau décentralisé (résiliant), transmission par paquets. * 1968 : ARPANET, premier réseau à grande échelle. D'autres suivent. * 1974 : TCP-IP permet la comminication de réseaux concurrents -> Internet ! CYCLADES, en France, est à l'origine de bien des innovations ! --- ## Matériel --- ### LAN — Local Area Network  --- ### LAN toujours...  --- ### WAN — Wide Area Network On parle de WAN pour un réseau à une échelle régionnale, comme l'Île de France. Ce n'est pas qu'un nom : à cette échelle, les technologies ne sont plus les mêmes. --- ### Câbles RJ45 Paires torsadées, câbles droits *câbles croisés devenus désuets*  --- ### Fibre optique  --- ### Carte réseau *Souvent intégré à la carte mère*  --- ### Concentrateur — Hub *Simple prise multiple. Aucune capacité à diriger le flux. Répète tout ce qu'il reçoit à tout le monde.*  --- ### Commutateur — Switch *Sait à quel PC il est connecté. Capable de diriger le flux localement en ne répétant que pour l'intéressé.*  --- ### Baie de brassage Armoire où l'on met les switchs. Toutes les prises réseau aboutissent là.  --- ### Routeur Comme un switch mais plus intelligent. Capable de communiquer avec les autres switchs pour calculer un chemin. --- ## TCP-IP --- ### Modèle de couches Charger web pose des problèmes à plusieurs niveaux : * **Couche application :** Au niveau de l'application, gérer l'affichage, l'intéraction souris... * **Couche interface :** La porte d'entrée vers le réseau. On parle de **port**. Gestion de cette ressource. * **Couche réseau :** Regrouper les données en paquets, étiqueter ces paquets... * **Couche physique :** Utilise-t-on un câble électrique ou une fibre optique ? --- ### Adresse MAC — Media Access Control En principe unique et figée. 6 octets. Exemple : `1c6f65d54a0c` **Exercice 1** --- **Important :** Adresse MAC est comme un numéro de série. Ne permet pas de dire où est la machine visée. > Comme si on voulait envoyer une carte postale en donnant comme adresse le numéro de série de la boîte au lettres ! --- ### Adresse IP — Internet Protocol --- *Nous parlons d'IPv4 = IP version 4. Aujourd'hui on utilise IPv6, mais IPv4 suffit à comprendre et suffit pour les réseaux locaux.* *IPv6 permet notamment de faire face à un besoin accru d'adresses. Mais le principe est le même.* --- #### L'adresse elle-même Adresse de 4 octets. **Exemple :** ` 1010 1100 0001 0000 0000 0000 0000 0001` On préfère une écriture décimale : `172.16.0.1` --- #### Sous-réseau et masque M1 envoie un message à `192.168.0.13`. Comment sait-il que cette machine est juste à côté ?  --- ### IP ET masque -> Sous réseau source M1 a l'adresse IP : `192.168.0.11`. En binaire : `11000000 10101000 00000000 00001011` M1 a le masque `255.255.255.0`. En binaire : `11111111 11111111 11111111 00000000` M1 fait un ET entre les deux : `11000000 10101000 00000000 00000000` C'est son adresse de sous-réseau : `192.168.0.0` --- ### IP ET masque -> Sous réseau cible M1 envoie à `192.168.0.13`. M1 utilise **SON PROPRE MASQUE** `255.255.255.0` *M1 ne connaît pas le masque de la cible !* `11000000 10101000 00000000 00001101` `11111111 11111111 11111111 00000000` Résultat : `11000000 10101000 00000000 00000000` c'est à dire `192.168.0.0` : cible et source sont dans le même sous réseau. --- ### Masque résumé Le masque `255.255.255.0` fait que le sous réseau est composé des 3 premiers octets de l'IP (donc 24 bits) Parfois on écrit pour résumer : `192.168.0.13/24` pour dire que c'est l'IP `192.168.0.13`, et masque `255.255.255.0` --- **Exercice 2** --- ### Paquet IP Les données sont découpées en paquets. Un paquet est un bloc de bits avec un format standard. Exemple d'un paquet IP.  --- ### Trame Le paquet qui peut faire de 46 à 1500 octets est lui même empaqueté dans une « boîte » plus grande appelée une **trame**. |MAC cible|MAC source|Type|Paquet|codes d'erreurs| |---|---|---|---|---| |6 octets|6 octets|2 octets|...|4 octets| Si le paquet contenu dans la trame est un paquet IPv4, alors *Type de Protocole* contient `0800` --- **Exercices 3 à 5** --- ### Articulation MAC — IP [animation](http://nsi.goupill.fr/ressources/animation-reseau-simple.svg) --- ### Passerelle — Gateway M1 envoie un message à `192.168.1.14` qui n'est pas sur son sous-réseau.  M1 envoie à sa **passerelle** qui se charge de transmettre. --- [animation pour le cas avec passerelle](http://nsi.goupill.fr/ressources/animation-reseau-routeur.svg) --- **Exercice 6** --- ### DNS — Directory Name Service Pour accéder à un site, je peux donner son IP : `142.250.217.110` Mais c'est plus pratique de donner un nom : `google.com`. Pour faire le lien entre les deux, il faut un **annuaire**. **Exercice 7**
